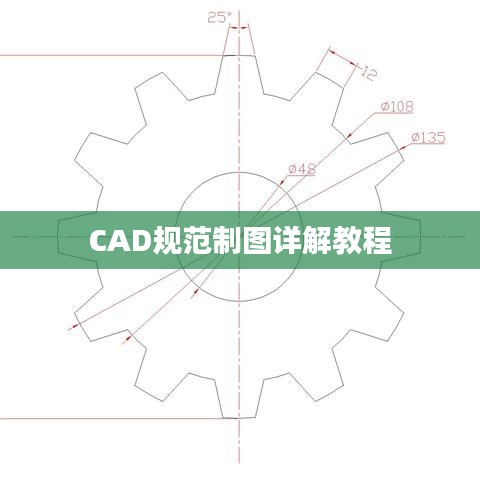

CAD規范制圖詳解教程

鞭駑策蹇 2025-02-16 防水知識 112 次瀏覽 0個評論

CAD（計算機輔助設計）廣泛應用于機械、建筑、電子等領域，掌握CAD規范制圖技巧對于工程師和設計師來說至關重要，本文將詳細介紹CAD規范制圖的基本步驟和技巧，幫助讀者快速掌握這一技能。

CAD規范制圖的基本步驟

1、確定制圖規范和標準：根據行業標準和項目需求，選擇合適的制圖規范，如國家標準或企業標準。

2、準備工作：安裝CAD軟件，準備好繪圖環境和工具。

3、繪制基本圖形：使用CAD軟件繪制點、線、圓等基本圖形。

4、繪制復雜圖形：掌握CAD的高級功能，如陣列、鏡像、旋轉等，以繪制復雜的圖形。

5、添加標注和文本：為圖形添加尺寸、注釋和標題等。

6、審查與修改：檢查圖形是否滿足規范，對不符合規范的部分進行修改。

CAD規范制圖的技巧

1、精確繪圖：掌握F1至F8鍵的功能，利用這些快捷鍵可以快速選擇對象并進行精確繪圖。

2、圖層管理：合理使用圖層，將不同類型的對象（如線條、文本、填充等）放在不同的圖層上，便于管理和修改。

3、塊的使用：將常用的圖形創建為塊，方便插入和修改。

4、高效編輯：掌握CAD的編輯命令，如移動、復制、修剪等，提高繪圖效率。

5、視圖控制：學會使用視圖控制工具，如縮放、平移、旋轉等，以便更好地查看和修改圖形。

實例演示

以繪制一個簡單的機械零件圖為例，演示CAD規范制圖的整個過程：

1、新建一個CAD文件，設置圖層、顏色、線型等。

2、使用直線、圓弧、圓等基本繪圖工具繪制零件的主體輪廓。

3、利用陣列、鏡像、旋轉等高級功能繪制細節部分。

4、為圖形添加尺寸標注、技術要求和注釋等。

5、審查圖形，檢查是否滿足規范，對不符合規范的部分進行修改。

常見問題及解決方案

1、圖形顯示不清晰：調整圖層屬性，選擇合適的線型和線寬。

2、尺寸標注錯誤：仔細檢查尺寸標注，確保準確無誤。

3、圖形比例不當：調整視圖比例，確保圖形與實際尺寸相符。

4、圖形文件過大：優化圖形文件，刪除無用對象，壓縮圖片等。

掌握CAD規范制圖技巧對于工程師和設計師來說非常重要，通過本文的學習，讀者可以了解CAD規范制圖的基本步驟和技巧，并通過實例演示了解具體操過程，在實際應用中，讀者可能會遇到一些常見問題，本文也提供了相應的解決方案，希望本文能幫助讀者快速掌握CAD規范制圖的技能。
